Fiber optik sonlandırma, fiber optik kabloların uç noktalarda (sonlandırma kutuları, patch panelleri, konektörler vb.) doğru ve güvenli bir şekilde bağlantılandırılması işlemidir. Bu işlem, fiber optik kabloların veri iletimini sağlayan optik bağlantıların oluşturulmasını içerir.
Fiber optik sonlandırma, hassas bir işlemdir ve doğru ekipman, araçlar ve teknik bilgi gerektirir. Bu nedenle, profesyonel bir fiber optik teknisyeni veya uzman tarafından gerçekleştirilmesi önerilir. Doğru sonlandırma işlemi, veri iletiminin güvenilirliğini ve performansını sağlar.
Fiber optik sonlandırma
Fiber optik sistemler oldukça geniş bir alanda kullanılmakla birlikte bu sistemler belli parçaların bir araya gelmesiyle oluşmaktadır. Bunun yanında fiber optik kablo çekirdek, kaplama ve tampon kaplama olmak üzere üç ana bölümden meydana gelmektedir.
Işığın yol akış olduğu cam merkezi çekirdektir. Çekirdeği çevreleyen ve ışığın geri yansımasını sağlayan optik malzeme kaplama olarak ifade edilmektedir. Fiber kablonun nemden korunmasını sağlayan kaplama malzemesi ise tampon kaplama olmaktadır.
Fiber Optik Sonlandırma İşlemi
Fiber sonlandırma işlemi yapılabilmesi için iki farklı seçenek bulunmaktadır. Sonlandırma işleminin titiz bir şekilde yapılması ışık sinyal dalgasının dengeli dağılımı için oldukça önemlidir. İşlemin başarılı bir şekilde tamamlanabilmesi için fiber kabloları olası hasarlardan korumak da ayrıca dikkat edilmesi gereken durumlar arasında yer almaktadır.
Fiber sonlandırma işleminde kullanılacak yöntemlerden biri geçici bir eklem bağlantısının kullanılmasıdır. Optik konektörler burada iki fiberin birbirine eklenmesi amacı ile kullanılmaktadır. İkinci yöntemde ise fusion cihazı iki fiberin birbirine kalıcı olarak bağlanması için tercih edilmektedir. Kullanılacak olan her iki yöntemde geri yansıtma ve düşük ışık kaybı ile birlikte çalışma yürütülmektedir.
Düşük ışık kaybı sağlanırken çevreye karşı dikkatli ve duyarlı olunması gerekir. Her türlü kirlenme ve hasar durumuna karşı gerekli tüm tedbirler alındıktan sonra işleme başlanması gerekmektedir. Binlerce optik telden oluşan fiber sistemlerden veri akışı daha hızlı ve kontrollü şekilde yapılabilmektedir.
Fiber Optik Sonlandırma Nasıl Yapılır?
Fiber sonlandırma işlemi yapılırken teknik detayların tamamına uygun hareket edilmesi gerekir.
•Sonlandırma işlemine başlarken ilk olarak fiberin ucundan ortalama 40 mm olacak şekilde ölçüm yapılarak kablo işaretlemesi yapılır.
•Gerilimi azaltacak olan önyükleme işlemi bu aşamada kabloya aktarılır.
•Sıyırıcının kesim bölgesinin kontrolü yapılır.
•Büyük V çentiği yardımı ile 900 mikronluk sıkı tampon çıkarılır.
•Optik kablo işaretlenen yere kadar kelepçelenir.
•Basınç ışığı korunarak ceket büyük bir dikkatle fiberden kaydırılır.
•Kırılgan cam lifinin kırılmaması için ayrıca hassasiyet gösterilmesi gerekir.
•Alet üzerinde bulunan V çentiği kaplamanın üzerinden çıkarılır.
•En son olarak çıplak haldeki fiber optik temizlenir.
Bu süreçten sonra çıplak halde bulunan fiber optik ile temas edilmemesi gerekir. Her iki kelepçenin de temiz olması halinde kıskaçların açılabilmesi için 2 düğmede sıkma işlemi gerçekleştirilir. Yapılan bu işlemle birlikte fiberin yuvaya yerleştirilebilmesi sağlanır. Fiberin kesilmesi fiberin 360 derece çevrilmesi ile yapılır. Kesilen fiber yarıktan çıkarılarak işaretleme yapılır.

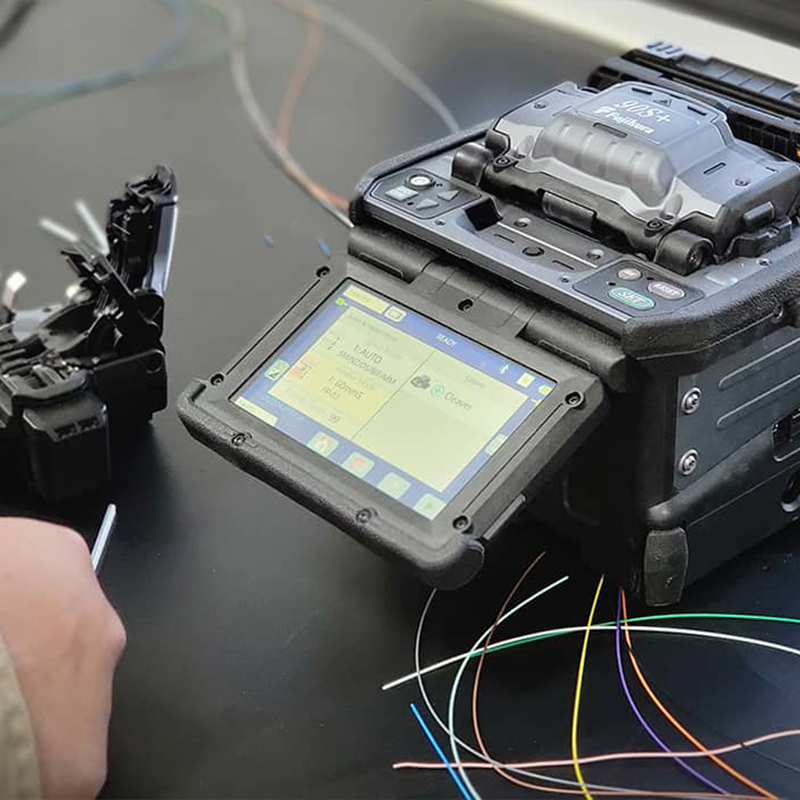

Cihaz Kullanılarak Fiber Optik Sonlandırma İşlemi
Fiber optik sonlandırma işlemi ek cihaz kullanılarak da yapılabilmektedir. Oldukça uzun olan süreç 48 farklı telle 6 farklı 8 teli birbirine bağlama şeklinde gerçekleştirilmektedir. Optik kablolar bu aşamada iki farklı şekilde birleştirilebilir. Mekanik ek yeri ve füzyon eklemesi şeklinde yapılan bu birleştirme işlemi arasında füzyon eklemesi daha sık tercih edilmektedir.
Füzyon eklemesi ile fiber sonlandırma yapılacaksa bu süreç 4 adımda tamamlanır. İki fiber ucun füzyona hazırlanmasıyla yapıştırma işlemi gerçekleştirilir. Bu işlem sürecin ilk aşaması olmaktadır. İkinci aşamada kesme ve oyma yöntemiyle uygun bağlantı elde edilir. Üçüncü aşama kenedi içerisinde iki farklı aşamadan oluşmaktadır.
Hizalama ve ısıtma süreçleri üçüncü aşamada gerçekleşir. Hizalama işlemi manuel ya da otomatik olarak yapılabilmektedir. Isıtma işleminde elyafların eritilmesi için elektriksel yaydan faydalanılmaktadır. Bu aşamanın sonunda iki elyafın ucu kalıcı olarak kaynatılır.
Dördüncü ve son aşamada ısınmanın etkisiyle büzüşen boru kırılıp zarar görmemesi için dış etkenlerden korunmaktadır. Tüm aşamaların başarılı bir şekilde tamamlanmasının ardından fiber optik sonlandırma süreci de tamamlanmış olacaktır.
Fiber Optik Sonlandırma Neden Önemlidir?
Fiber sonlandırma işlemi hassasiyet taşıyan bir işlemdir. Sinyal kayıplarının en aza indirilebilmesi için uzman kişilerce bu işlemin gerçekleştirilmesi gerekir. Fiber optik işlemlerde ölçüm detayı yer almaktadır. Optik sonlandırma işleminin ardından sinyal ölçümünün mutlaka yapılması gerekir.
Ölçümlerin fiber optik bağlantı ile yapılması durumunda sinyal görülme olasılığı oldukça fazladır. Bu tür durumlarda fiber optik sonlandırma cihazı ile aynı işlemin tekrarlanması gerekir. Bu durum sinyal kaybının büyük ölçüde azaltılmasını sağlayacaktır. Oldukça geniş alanda ihtiyaç duyulan fiber optik, iletişim sektöründe ve kurumlarda daha fazla kullanılmaktadır.
Fiber optik kabloları diğer kablolara göre daha fazla bant genişliğine ve hıza sahiptir. Bunun yanında fiber optik kablolama bakır kabloya göre daha ucuzdur. Bu durum optik kabloların kullanım alanlarının ve pazar payının daha fazla olmasını sağlamaktadır. Sinyal kaybı fiber optik kablolarda oldukça düşüktür. Veri iletiminin de fazla olması ile birlikte daha net internet bağlantısı ve telefon görüşmesi yapılabilmektedir.
Fiber optik sonlandırma fiber optik teknolojisinin hızla büyüyüp ivme kazanması ile birlikte sürekli olarak yenilenmekte ve gelişmektedir. Farklı çevre koşullarına karşı oldukça dayanıklı olan bu sistem dünya üzerinde pek çok ülke tarafından da kullanılmaktadır.
